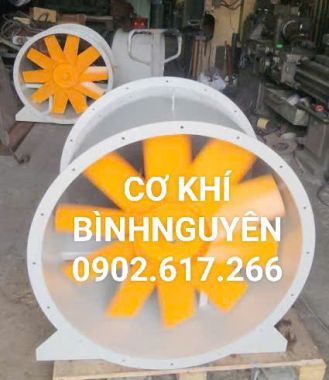

Quạt hướng trục gián tiếp

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA QUẠT HƯỚNG TRỤC

  Quạt hướng trục (Axial Fan) là loại quạt có chiều hút và chiều thổi của dòng khí song song với trục quay của quạt. Đây là loại quạt phổ biến nhất trong đời sống, từ chiếc quạt bàn, quạt cây trong nhà cho đến quạt thông gió nhà xưởng.

Dưới đây là chi tiết về cấu tạo và nguyên lý hoạt động của loại quạt này.

1. Cấu tạo của quạt hướng trục

Quạt hướng trục có cấu tạo cơ bản đơn giản và gọn nhẹ hơn quạt ly tâm, bao gồm 4 bộ phận chính:

• Vỏ quạt (Cylindrical Casing) ─> Định hình khung tròn/vuông
• Cánh quạt (Propeller / Impeller) ─> Cắt và đẩy không khí dọc trục
• Động cơ (Motor)─> Truyền động trực tiếp hoặc gián tiếp
• Lưới bảo vệ / Cửa chớp─> An toàn và chắn mưa gió

1. Vỏ quạt (Casing): Thường có dạng hình trụ tròn (quạt ống) hoặc hình vuông (quạt thông gió gắn tường). Vỏ quạt giúp bảo vệ cánh bên trong và tối ưu hướng đi của dòng khí.
2. Cánh quạt (Impeller): Gồm một trục tâm gắn các lá cánh (thường từ 3 đến 8 cánh) nghiêng một góc nhất định. Cánh quạt hướng trục được thiết kế khí động học (giống cánh máy bay) để cắt không khí hiệu quả.
3. Động cơ điện (Motor):
   1. Truyền động trực tiếp: Cánh quạt gắn thẳng vào trục motor (phổ biến nhất vì gọn, chịu nhiệt tốt).

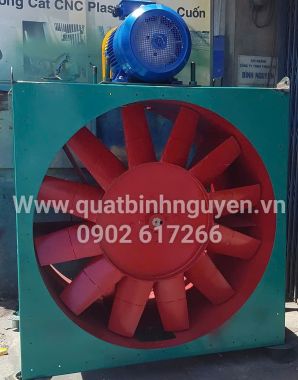

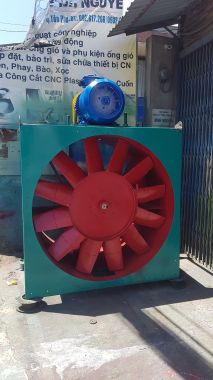

   2. Truyền động gián tiếp: Qua dây đai/puly (dùng khi cần bảo vệ motor khỏi dòng khí nóng, bụi bẩn hoặc hóa chất).
4. Hệ thống định hướng dòng khí (tùy dòng quạt): Một số quạt hướng trục công nghiệp cao cấp có thêm các cánh tĩnh (vane) cố định phía sau cánh chính để nắn luồng khí thẳng lại, giảm xoáy và tăng áp suất.
5. Nguyên lý hoạt động của quạt hướng trục

               Quạt hướng trục hoạt động dựa trên nguyên lý nâng khí động học (tương tự như cánh máy bay hoặc chân vịt tàu thủy)

1. Cắt không khí: Khi motor quay, cánh quạt quay với tốc độ cao. Các lá cánh đặt nghiêng sẽ liên tục "cắt" vào không khí.
2. Tạo chênh lệch áp suất: Do độ nghiêng và biên dạng của lá cánh, khi quay nó sẽ tạo ra sự chênh lệch áp suất giữa mặt trước và mặt sau của lá cánh (mặt sau áp suất thấp, mặt trước áp suất cao).
3. Đẩy gió dọc trục: Sự chênh lệch áp suất này lực ép không khí chuyển động tịnh tiến theo một đường thẳng song song với trục quay của quạt. Không khí được hút vào từ phía sau và thổi ra ở phía trước theo cùng một đường thẳng.
4. Phân loại quạt hướng trục phổ biến

              Dựa vào cấu tạo vỏ và mục đích sử dụng, quạt hướng trục được chia làm các loại:

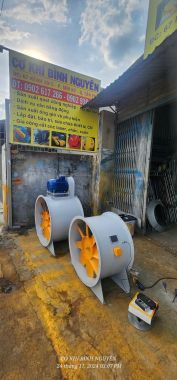

• Quạt hướng trục thân tròn (Tube Axial): Vỏ hình trụ ống, áp suất trung bình. Thường lắp nối tiếp vào đường ống dẫn gió trong các tòa nhà, tầng hầm.
• Quạt hướng trục có cánh định hướng (Vane Axial): Giống loại thân tròn nhưng có thêm các lá kẹp định hướng dòng khí. Cho áp suất cao nhất trong hệ hướng trục, hoạt động rất hiệu quả.
• Quạt hướng trục thân vuông (Wall Axial): Dạng gắn tường, lưu lượng gió cực lớn nhưng áp suất thấp. Thường thấy ở các nhà xưởng, trang trại chăn nuôi để hút khí nóng ra ngoài.

4. So sánh nhanh với quạt ly tâm
